HTSW-105-08-G-D - Samtec Inc.

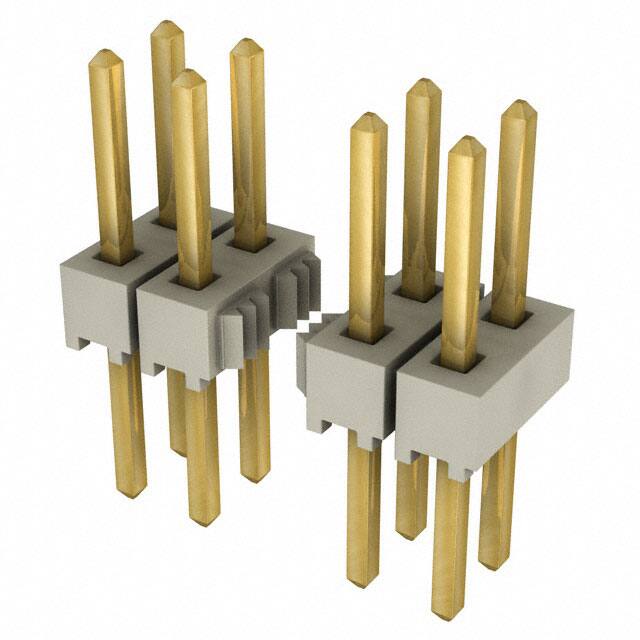

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-HTSW-105-08-G-D

Hersteller Teil #: HTSW-105-08-G-D

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC HTSW-105-08-G-D Board-To-Board Connector, Vertical, HTSW Series, 10 Contacts, Header, 2.54 mm, Through Hole, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

HTSW-105-08-G-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polymer

Contact Finish Mating

Gold

Contact Length-Mating

0.230 5.84mm

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Operating Temperature

-55°C~125°C

Packaging

Bulk

Series

HTSW

Published

2005

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Additional Feature

E.L.P.

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

Varies by WireGAuge

Orientation

Straight

Depth

5.02mm

Insulation Height

0.100 2.54mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Number of Conductors

ONE

Reference Standard

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.200 5.08mm

Shrouding

Unshrouded

Number Of PCB Rows

Lead Pitch

2.54mm

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Body Breadth

0.198 inch

Housing Color

Natural

Overall Contact Length

0.530 13.46mm

Mating Contact Pitch

0.1 inch

Max Voltage Rating (AC)

550V

Max Current Rating

7.6A

Dielectric Withstanding Voltage

530VAC V

Length

12.7mm

Contact Finish Thickness - Mating

10.0μin 0.25μm

Contact Finish Thickness - Post

3.00μin 0.076μm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Telefon	Teilenummer	Paket	Beschreibung
	HTSW-105-08-G-D		SAMTEC HTSW-105-08-G-D Board-To-Board Connector, Vertical, HTSW Series, 10 Contacts, Header, 2.54 mm, Through Hole, 2 Rows
	MTLW-105-05-G-D-185		Conn Unshrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole
	TLW-105-05-G-D		CONN HEADER .100" 10POS DL GOLD
	TLW-105-06-G-D		Conn Unshrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole

HTSW-105-08-G-D Preis
HTSW-105-08-G-D Verteilers
HTSW-105-08-G-D Hersteller
HTSW-105-08-G-D Technische Daten
HTSW-105-08-G-D PDF
HTSW-105-08-G-D Datenblätter
HTSW-105-08-G-D Bild
HTSW-105-08-G-D Foto
HTSW-105-08-G-D Teil
HTSW-105-08-G-D Lagerbestand
HTSW-105-08-G-D Inventar
HTSW-105-08-G-D Angebotsanfrage
Kaufen HTSW-105-08-G-D
HTSW-105-08-G-D Anfrage
HTSW-105-08-G-D Onlinebestellung

Suchen Sie nach anderen Teilen wie HTSW1

Index: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KYundefined-undefined

Hersteller Teil #:

Produktkategorie:

Hersteller:

Beschreibung: SAMTEC HTSW-105-08-G-D Board-To-Board Connector, Vertical, HTSW Series, 10 Contacts, Header, 2.54 mm, Through Hole, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

Datenblatt

Lagerbestand: 527 Kann sofort geliefert werden

Stückpreis: 0.64388

Menge.	Stückpreis
1+:	$0.64388
10+:	$0.60743
100+:	$0.57305
500+:	$0.54061
1000+:	$0.51001

Zwischensumme: $0.64388
